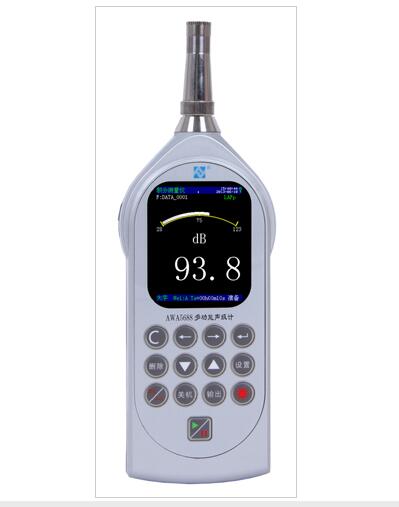

AWA5688型多功能聲級計是采用數字信號處理技術的新一代噪聲測量儀器，是AWA5680系列的升級產品，功耗更低，功能更強，彩屏液晶，界面友好，顯示內容豐富。A、C、Z三種并行（同時）的頻率計權及F、S、I三種并行（同時）的時間計權，可以同時測量多種評價指標，一檔量程實現105dB級線性范圍。

AWA5688聲級計分析功能多，統計、積分、1/1OCT、1/3OCT、FFT和數字記錄可以同步或異步啟動。獨特的快速設置功能可幫用戶“一鍵”設好相關標準要求的分析儀模式和參數，回到測量界面按下啟動即可完成一次測量。低功耗、電池與外接電源自動切換功能的設計，可以實現超長時間的持續測量。32Mb的FLASH RAM可靠保存測量結果，也可選配大容量SD卡。

AWA5688型多功能聲級計仍采用模塊化設計，用戶可以根據需要選購相應的模塊。特別適于環境噪聲監測，可內嵌GPS定位系統（選配），測量噪聲的同時，提供位置信息及測量運動速度；外置微型打印機（選配），可現場打印測量結果；外置GSM無線數據傳輸模塊（選配），可通過SMS(短信)將測量結果發到指定的手機或計算機上。并增加了FFT分析功能，可進行頻譜及總值分析。

AWA5688多功能聲級計/噪音計可廣泛應用在環境保護、勞動衛生、工業企業、科研教學等領域，完成環境噪聲測量、聲功率級測量、機器設備噪聲測量以及建筑聲學測量。

AWA5688多功能聲級計/噪音計主要特點
2.1 105dB的超大級線性范圍，無需切換量程。
2.2 頻率計權、時間計權、檢波全部采用數字信號處理技術實現，同時完成A、C、Z三種頻率計權、F、S、I三種時間計權等多種指標的測量。
2.3 2.6寸彩屏顯示，分辨率240×320，顯示內容豐富。
2.4 快速設置：選擇適用的標準或測量方法，自動設好相關標準要求的分析儀模式和參數，并關閉不需要的分析功能，更方便使用和更省電。
2.5 32Mb的FLASH RAM可靠保存測量結果，并可選配SD卡大容量存貯模塊。
2.6 可實時(同時)測量及顯示多個指標。
2.7 漢字加圖標菜單操作，使用更方便。
2.8 功能強大，可直接在儀器上查看統計分布圖，累積分布圖，24小時分布圖，OCT頻譜分布圖，1/3OCT頻譜分布圖和FFT頻譜分布圖等。
2.9 液晶陽光下可讀，亮度可調，方便陽光下監測。配有LED指示燈，并可在遠處觀查儀器工作狀態。
2.10 動態條圖、波形圖及刻度圖，更直觀反映噪聲變化趨勢。
2.11 測點名可以由用戶任意輸入中英文，支持中文拼音輸入。
2.12 儀器內部可保存最多256次聲學校準記錄。
2.13 交流輸出可以接監聽耳機,以便主觀評價。
2.14 用戶配置不同靈敏度的傳聲器可得到不同的測量范圍。
2.15 內部可嵌GPS定位系統，測量噪聲的同時還可以獲得準確的位置信息及運動速度（選配）。
2.16 內部可嵌藍牙模塊，可無線打印測量結果或通過手機操作儀器（選配）。
2.17 外接微型打印機，可現場打印測量結果。
2.18 外接GSM無線數據傳輸模塊，測量結果可及時通過SMS發到指定的手機或計算機（選配）。
2.19 外接太陽能電池模塊，可在野外超長時間工作（選配）。
2.20 大容量存貯（選配），SD卡（最大32GB）。
2.21 USB接口：符合USB1.1標準，兼容USB2.0標準。
2.22 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電。外接電源電壓很低或拔掉時，儀器自動切為電池供電，過程中儀器不會停機。
2.23 啟動方式：按鍵、超限、定時、等間隔。
2.24 測量時間：1秒到99小時，任意設定。
2.25 自動開/關機：可定時自動開關機。

AWA5688多功能聲級計/噪音計主要性能指標
3.1 傳聲器組合：Φ12.7mm（1/2″）預極化測試電容傳聲器+AWA14602 型前置級，
    標配靈敏度級：-40dB(以1V/Pa為參考0dB)。
3.2 線性測量范圍：28dBA～133dBA；33dBC～133dBC；
                  40dBZ～133dBZ；LCPeak(66～136)dB
3.3 頻率范圍：20Hz～12.5kHz。
3.4 A/D 位數：24位
3.5 采樣頻率：48kHz
3.8 級線性范圍：105dB（A計權）
3.9 時間計權：并行（同時）F、S﹑I
3.10 頻率計權：并行（同時）A、C、Z
3.11 檢波特性：真有效值數字檢波
3.13 執行標準：
               GB/T3785-2010 2 型，IEC61672: 2013Class 2,
               GB/T3241-2010 2 級，IEC61260: 2014Class 2。
3.14 顯示器：2.6寸彩屏顯示，分辨率240×320，顯示內容豐富，背光亮度可自動調節或手動46級調節。注：關背光時屏幕不顯示。
3.17 主要測量指標：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、D、SEL、LCpeak 等
     注：x 為 A，C，Z，y 為 F,S,I，N 為 1-99，LCpeak測量下限為測量上限減70dB。
3.18 數據存貯：3300組帶分布圖的單統計分析結果，2600組帶分布圖的雙統計分析結果（標配32MbFLASH ）。
3.19 輸出接口： AC（交流）、DC（直流），RS-232C至計算機或微型打印機，USB接口。
3.20 日歷時鐘：每月誤差小于1分鐘，可GPS授時、校時，內置后備電池。
3.21 電源：4節LR6（5號）堿性電池或4.5V～6V的外接電源。
3.25 測量時間：手動，1s到99小時任意設置或分檔設置。
3.26 工作溫度：-10℃～50℃
3.27 相對濕度：20%～90%
3.28 外形尺寸：260×80×30

AWA5688多功能聲級計/噪音計主要功能模塊
1、積分功能
主要測量指標：Lxyi、Lxyp、Lxeq,t、Lxeq,T、Lxmax、Lxmin、Lxpeak、LAE、LC-A、SEL
          注：x為A,C,Z, y為F,S,I
峰值C聲級測量：測量下限為測量上限減70dB。
2、統計功能
主要測量指標：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL ，還有Ld、Ln、Ldn
統計分析可以選1/1OCT或1/3OCT的任意中心頻率（需選配1/1OCT或1/3OCT軟件）。
3、1/1OCT頻譜分析
頻率計權：并行A、C、Z。
時間計權：并行F、S，低頻125Hz以下用S計權。
級線性范圍：大于90dB。
濾波器類型：并行(實時)倍頻程，G=103/10
濾波器中心頻率：9個中心頻率
4、1/3OCT頻譜分析
頻率計權：并行A、C、Z、B、D、T、U。
時間計權：并行F、S。
級線性范圍：大于90dB
濾波器類型：并行(實時)倍頻程，G=103/10
濾波器中心頻率：共29個中心頻率點。
5、FFT頻譜分析
窗函數：平頂窗、布氏窗、漢寧窗、距形窗可選。
FFT分析線數：2048線
采樣頻率：32kHz、16kHz、8kHz、4kHz、2kHz。
